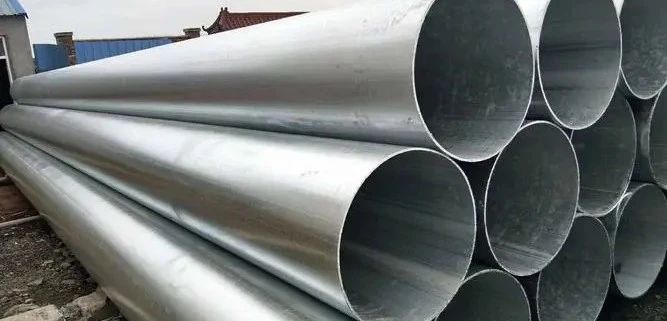

Оцинковані сталеві труби поділяються на холоднооцинковані сталеві труби та гарячеоцинковані сталеві труби. Сталеві холоднооцинковані труби виведено з ладу, а останні також передані у тимчасове користування державі. У 1960-х і 1970-х роках розроблені труби почали розробляти нові труби на міжнародному рівні, а оцинковані труби були заборонені. Чотири міністерства та комісії, такі як Міністерство будівництва Китаю, також зробили статті, які чітко забороняють оцинковану оцинковану трубу як трубу водопостачання з 2000 року. Труби холодної води в нових громадах рідко використовували оцинковані труби. У деяких населених пунктах труби для теплопостачання використовують оцинковані труби. Сталеві труби з гарячим цинкуванням широко використовуються в пожежних, електричних і автомобільних дорогах.
Коефіцієнт ваги оцинкованої сталевої труби
Номінальна товщина стінки (мм): 2.0, 2.5, 2.8, 3.2, 3.5, 3.8, 4.0, 4.5.
Параметри коефіцієнта (C): 1.064, 1.051, 1.045, 1.040, 1.036, 1.034, 1.032, 1.028.
Примітка: механічні властивості сталі є важливими показниками для забезпечення кінцевих характеристик (механічних характеристик) сталі. Це залежить від хімічного складу і системи термічної обробки сталі. У стандарті сталевих труб, відповідно до різних вимог щодо використання, характеристики розтягування (межа міцності, межа текучості або межа текучості, точка подовження) і твердість, показники в’язкості, а також продуктивність при високих і низьких температурах, які вимагають користувачі.
Номер сталі: Q215A; Q215B; Q235A; Q235B.
Значення випробувального тиску /MPA:D10.2-168.3mm дорівнює 3MPa; D177.8-323.9 мм дорівнює 5 МПа
Технічні вимоги до труб сталевих оцинкованих
1. Бренд і хімічні інгредієнти
Пластини та хімічні компоненти оцинкованих сталевих труб повинні відповідати картам і хімічним компонентам чорної трубної сталі, зазначеним у GB/T3091.
2. Спосіб виготовлення
Спосіб виготовлення (пічне зварювання або зварювання) чорної труби вибирає виробник. Для гальванізації використовується метод гарячого цинкування.
3. З'єднання різьби і труби
(A) Оцинковані сталеві труби з різьбовою поставкою слід здійснювати після оцинкування. Нитка повинна відповідати нормам YB 822.
(B) З’єднання сталевих труб має відповідати нормам YB 238; з’єднання труб із кованого чавуну має відповідати положенням YB 230.
4. Механічні характеристики Механічні властивості до оцинкованих сталевих труб повинні відповідати правилам GB 3091.
5. Рівномірність оцинкованого шару. Оцинкована сталева труба повинна перевірятися на однорідність оцинкованого шару. Зразок сталевої труби просочується розчинами мідного купоросу протягом 5 послідовних разів і не може стати червоним (помідненим).
6. Для випробувань на холодний згин слід використовувати оцинковані сталеві труби з калібром не більше 50 мм. Кут викривлення дорівнює 90 градусам, а радіус викривлення у 8 разів перевищує зовнішній діаметр. Без заповнення під час випробування зварний шов зразка повинен розташовуватися на зовнішній або верхній частині кривого напрямку. Після випробування на зразку не повинно бути тріщин і цинкових нашарувань.
7. Гідравлічне випробування гідравлічне випробування слід проводити в чорній трубі, а вихровий тест також можна використовувати замість гідравлічного випробування. Розмір зразка для порівняння випробувального тиску або виявлення завихрення має відповідати правилам GB 3092. Механічні властивості сталі є важливим показником забезпечення кінцевих характеристик (механічних характеристик) сталі.
